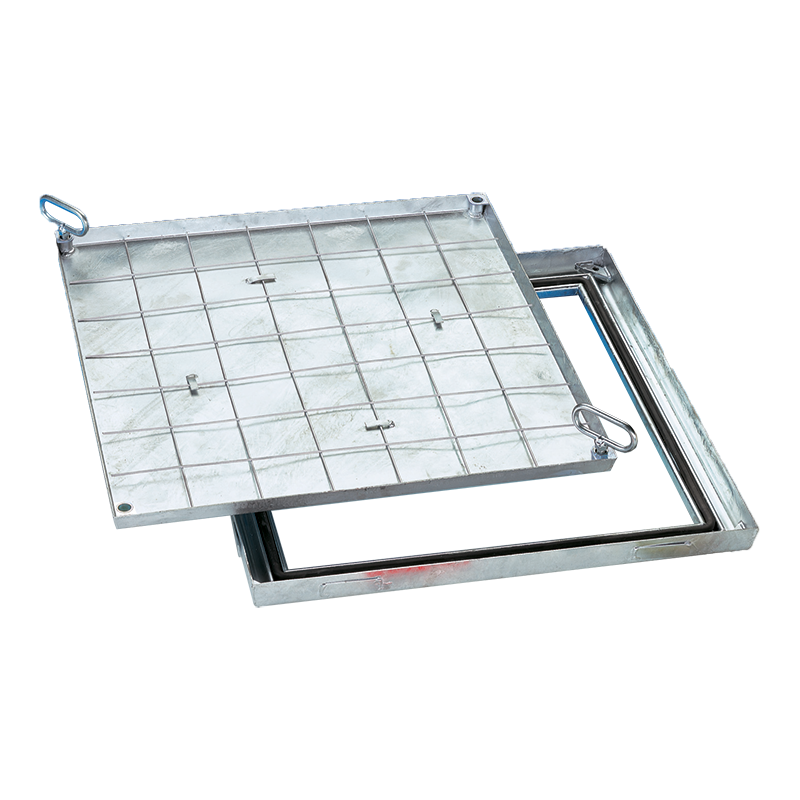

BVF Schachtabdeckungen & Bodentore

Schachtabdeckungen

BVF

Merken

Für Schächte im Gebäudeinneren und im Vorplatzbereich, die geruchs- und wasserdicht sein müssen.


Datenblatt

Datenblatt

Leistungstext

Leistungstext



Material

Rahmen und Deckel aus Stahl feuerverzinkt

Eigenschaften

- Geruchs- und wasserdicht
- Wanne mit Füllmass 2.7 cm
- Verschraubt
- Zum Ausheben

Belastungsklasse

15 kN Prüfkraft nach EN 124

Artikel

Art.-Nr.

Lichtes Schachtmass (in cm)

Äussere Abmessungen (in cm)

Gewicht unbefüllt (in kg)

Wannentiefe* (in cm)

Einbauhöhe (in cm)

c x d
A x B
BVF-022
20 x 20
33 x 33
5
2.7
5
BVF-033
30 x 30
43 x 43
8
2.7
5
BVF-044
40 x 40
53 x 53
12
2.7
5
BVF-055
50 x 50
63 x 63
15
2.7
5
BVF-064
60 x 40
73 x 53
15
2.7
5
BVF-066
60 x 60
73 x 73
19
2.7
5
BVF-086
80 x 60
93 x 73
24
2.7
5
BVF-088
80 x 80
93 x 93
28
2.7
5
BVF-106
100 x 60
103 x 73
27
2.7
5
