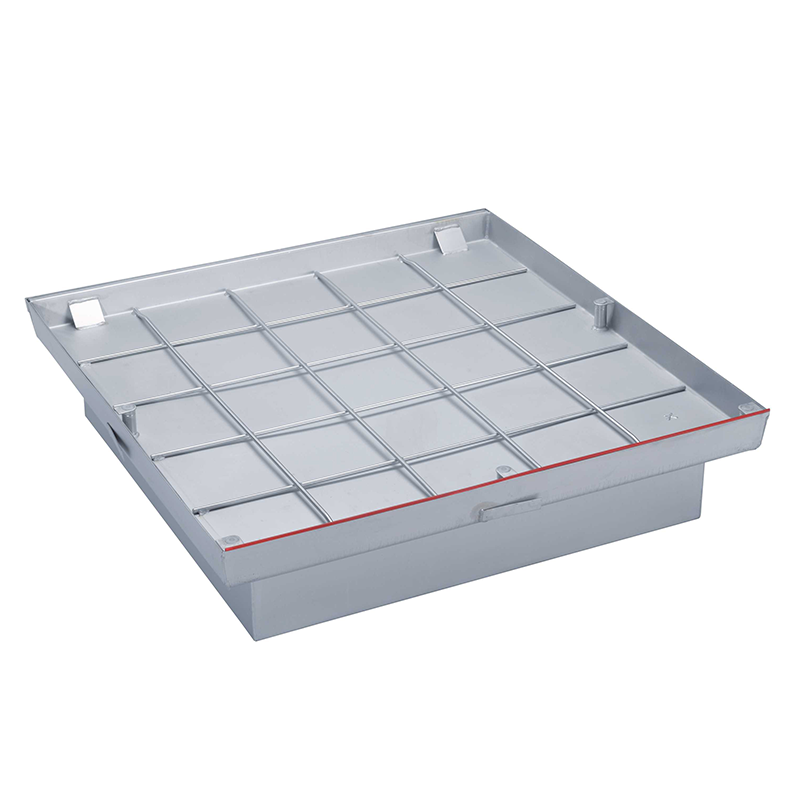

Material | • Zarge und Wanne aus 2 mm Kaltabkantstahl mit Präzisionswerkzeugen profiliert
• Im Vollbad feuerverzinkt oder aus Edelstahl gebeizt • Hochwertige Gasdruckfedern • Brandschutzplatte, EPDM-Dichtung und brandbeständige Spezialdichtung |
Eigenschaften | - Komfortschachtabdeckung
- Geruchsdicht - Öffnungswerkzeuge inklusive (Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass BV-GD-F90/ BVE-GD-F90 von einer Person geöffnet und geschlossen werden kann) - Mit Fallschutzvorrichtung |
Belastungsklasse | 125 kN Prüfkraft nach EN 124 (bei Befüllung mit mind. 5 cm Beton) |
Art.-Nr. |
Lichtes Schachtmass (in cm) |
Äussere Abmessungen (in cm) |
Gewicht unbefüllt (in kg) |
Wannentiefe* (in cm) |
Einbauhöhe (in cm) |
Stahl |
|||||
BV-GD-F90 066 |
60 x 60 |
73.5 x 75.15 |
34 |
5 |
7.5 |
BV-GD-F90 086 |
80 x 60 |
93.5 x 75.15 |
42 |
5 |
7.5 |
BV-GD-F90 088 |
80 x 80 |
93.5 x 95.15 |
50 |
5 |
7.5 |
BV-GD-F90 106 |
100 x 60 |
113.5 x 75.15 |
49 |
5 |
7.5 |
BV-GD-F90 110 |
100 x 100 |
113.5 x 115.15 |
66 |
5 |
7.5 |
Edelstahl |
|||||
BVE-GD-F90 066 |
60 x 60 |
73.5 x 75.15 |
34 |
5 |
7.5 |
BVE-GD-F90 086 |
80 x 60 |
93.5 x 75.15 |
42 |
5 |
7.5 |
BVE-GD-F90 088 |
80 x 80 |
93.5 x 95.15 |
50 |
5 |
7.5 |
BVE-GD-F90 106 |
100 x 60 |
113.5 x 75.15 |
49 |
5 |
7.5 |
BVE-GD-F90 110 |
100 x 100 |
113.5 x 115.15 |
66 |
5 |
7.5 |
